Техническа информация
LK 841 ThermoMix® е 4-пътен смесителен вентил, подходящ за отоплителни системи, в които е необходима висока връщаща температура, за да се избегне корозия, като по този начин се удължава живота на източника на топлина.
LK 841 ThermoMix® е подходящ за моторизация.
LK 841 ThermoMix® може да бъде оборудван с изолация – (вижте Аксесоари).
Вентилът може да се монтира под всякакъв ъгъл и може лесно да се адаптира за десен или ляв монтаж.
Технически данни
| Работна температура: | Min. 5 °C/Max. 110 °C (120 °C – за кратко) |
| Температура на околната среда: | Min. 5 °C/Max. 60 °C |
| Макс. работно налягане: | 1.0 MPa (10 bar) |
| Макс. диференциално налягане: | 50 kPa ( 0.5 bar) |
| Пропуск: | < 1,5 % от Kvs при 50 kPa |
| Ъгъл на завъртане: | 90° |
| Въртящ момент: | < 1 Nm |
| Работен флуид : | Смес: вода – гликол max. 50% |
| Смес: вода – етанол max. 30% | |
| Стандарт на резбата: | Rp – вътрешна резба, G – външна резба |
| Материал, тяло на вентила: | Месинг EN 12165 CW617N |
| Материал, вътрешно покритие: | PPS Composite |
| Материал, външен капак | Алуминий |
| Материал, плъзгач/шпиндел: | Месинг EN 12165 CW617N |
| Материал, уплътнение: | EPDM |
| Уплътнение на шпиндела: | Два О-пръстена |
Продуктова гама
Варианти:
LK 841 ThermoMix® – Вътрешна резба
| Артикул N: | Присъединяване | KVS M³/H | |
 | 180862 | F ½“ | 2,5 |
| 180863 | F ¾“ | 4,0 | |
| 180864 | F ¾“ | 6,3 | |
| 180865 | F 1″ | 8,0 | |
| 180866 | F 1″ | 12 | |
| 180867 | F 1¼“ | 15 |

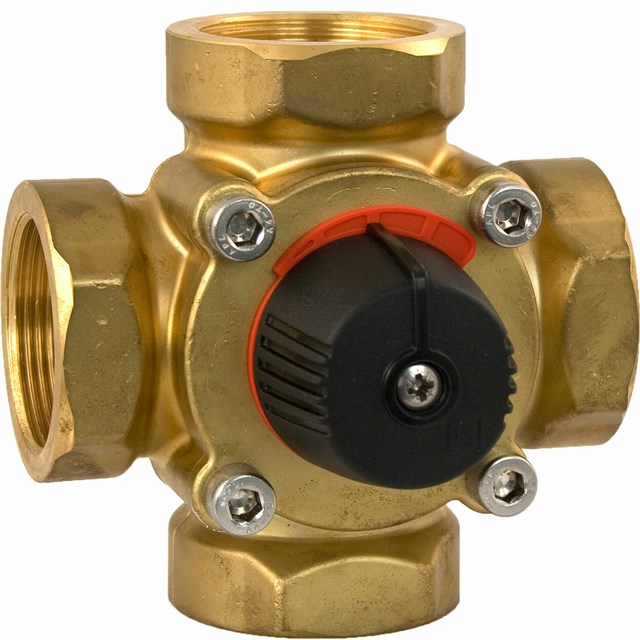

LK 841 ThermoMix® – Вътрешна резба
| Артикул N: | Присъединяване | KVS M³/H | |
 | 181198 | F 1½“ | 24 |
| 181199 | F 2″ | 40 |
LK 841 ThermoMix® – Външна резба
| Артикул N: | Присъединяване | KVS M³/H | CV | |
 | 180869 | M 1″ | 4,0 | 4.6 |
| 180870 | M 1″ | 6,3 | 7.3 | |
| 180871 | M 1¼“ | 8,0 | 9.2 | |
| 180872 | M 1¼“ | 12 | 13.8 | |
| 180873 | M 1½“ | 15 | 17.3 |

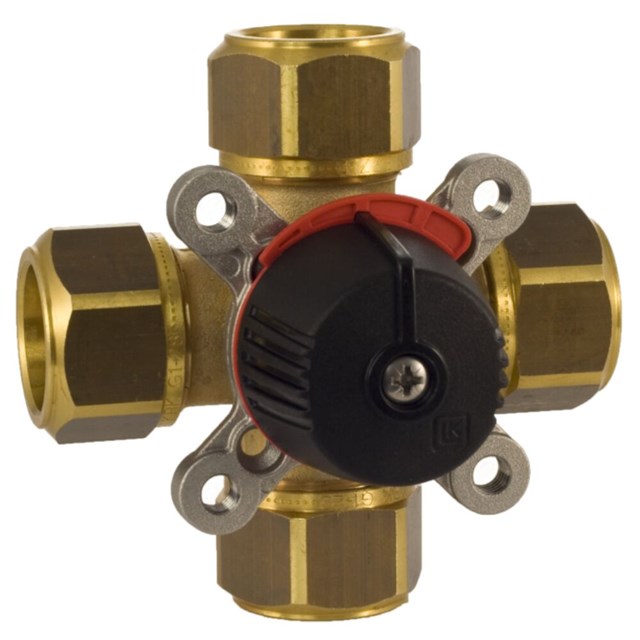

LK 841 ThermoMix® – Компресионен фитинг
| Артикул N: | Присъединяване | KVS M³/H | |
 | 180874 | 15 mm | 2,5 |
| 180875 | 18 mm | 2,5 | |
| 180876 | 22 mm | 2,5 | |
| 180877 | 28 mm | 4,0 | |
| 180878 | 28 mm | 6,3 |

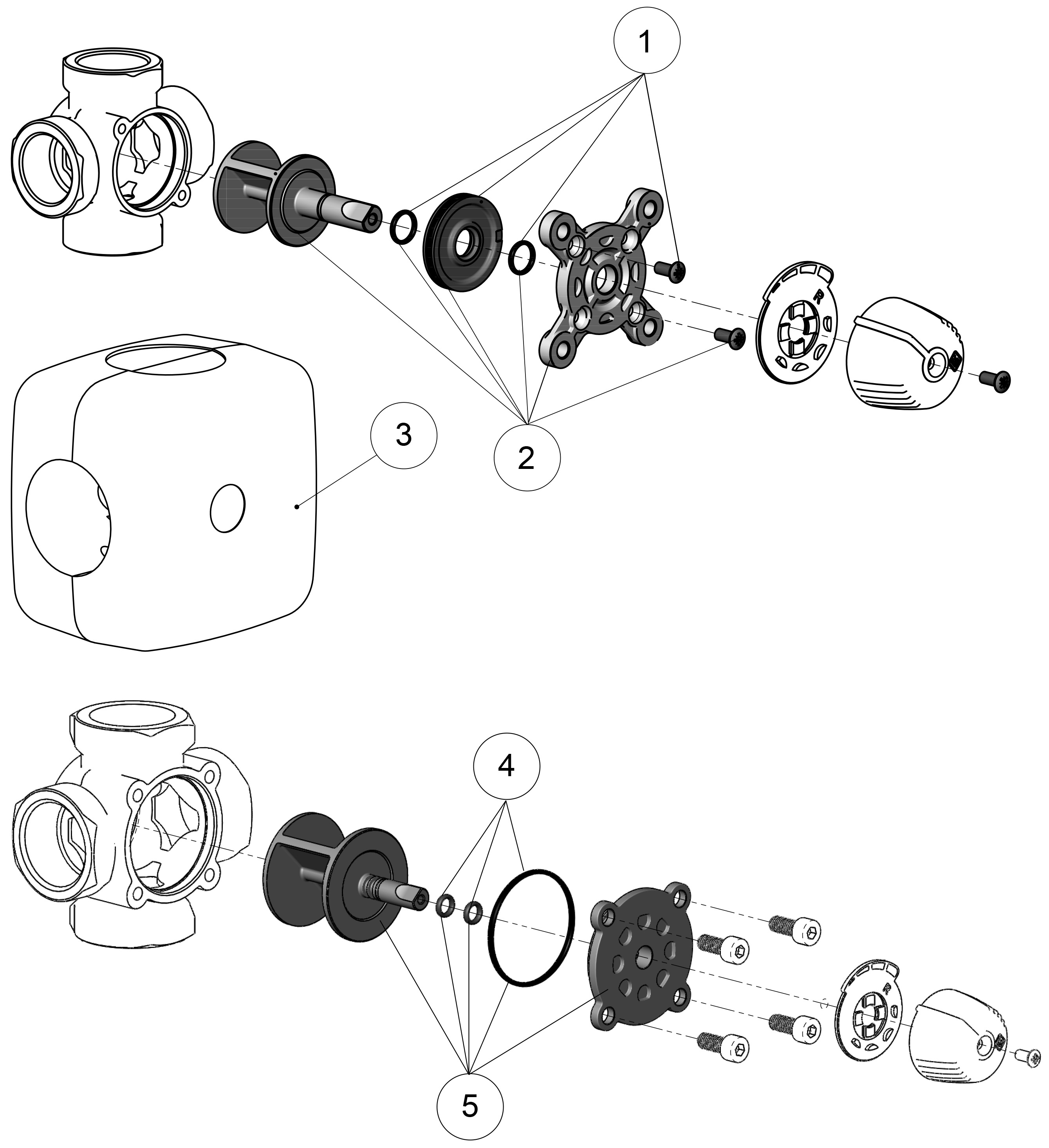

Аксесоари / резервни части
| Артикулен No: | Описание | ||
 | 1 | 187066 | Уплътнителен к-т 811/840/841, DN 15-20 |
| 1 | 187067 | Уплътнителен к-т 840/841/842, DN 25-32 | |
| 2 | 187069 | Резервен к-т 841, DN 15-20 | |
| 2 | 187071 | Резервен к-т 841/842, DN 25-32 | |
| 3 | 187107 | Изолация, DN 15-20 | |
| 3 | 187108 | Изолация, DN 25-32 | |
| 4 | 187078 | Уплътнителен к-т 840/841, DN 40-50 | |
| 5 | 187080 | Резервен к-т 841, DN 40-50 |
