Техническа информация
Система за температурен контрол при водно подово отопление GT Alpha direct:
- Цялостна кабелна система за контрол и управление на температурата, подходяща за битови помещения, офиси, търговски и промишлени помещения с водно подово отопление.
- Системата включва 3 компонента – термостати (24/230V), базова станция-разпределител за 6 или 10 зони, задвижки (24/230V).
- Отделните компоненти могат да се комбинират в система според вашите нужди и изисквания, както и да се използват самостоятелно.
Термостатите от системата GT Alpha direct :
- Разработени за ежедневна употреба- лесно и удобно управление с копче, чрез завъртане и натиск.
- Изчистен, компактен дизайн (86x86mm) и дебелина 22/23mm.
- Ясен, неезиков дисплей с подсветка.
- Според специфичните нужди на вашата отоплителна система може да избирате между моделите GT Standard, GT Comfort, GT Control, GT Analog.
- Технология Smart Start/Stop (при GT Control) – е функция при която според температурата във всяка стая, термостатът разпознава кога е време да започне отопление или охлаждане и се настройва точно необходимата температура в точното време.
Базова станция/разпределител от системата GT Alpha direct :
- Всички команди за превключване от термостатите се препращат директно към свързаните компоненти в системата чрез базовата станция.
- Компонентите на системата се захранват директно със захранването от базовата станция (разпределителя).
- Разпределителят може да е за 6 или 10 зони.
- Към 1 разпределител могат да се свържат до 10 стайни термостата.
- Макс. до 21 връзки за 18 задвижки за вентили.
- Разпределителят е маркиран с неезиккови/интуитивни символи.
- Според специфичните нужди на вашата отоплителна система може да изберете между базова станция GT Standard или GT Standard Plus.
Задвижка от системата GT Alpha direct :
- 360° монтажна позиция (напълно функционална във всяка позиция).
- Патентованият процес на уплътняване осигурява защита от вода във всички позиции на монтаж (IP 54 – 100% водоустойчив).
- Адаптерна система за вентил – подходяща за 99% от всички вентили на пазара.
- First Open функция.
- Предлага се като нормално затворена (NC).
- Кабел за фиксирана връзка.
- Компактен дизайн, лесно сглобяване на слота.
- Превъзходна надеждност с очакван дълъг експлоатационен живот.
Технически данни
Стаен термостат – система GT Alpha direct:
| 24 V / 230 V | GT Standard | GT Comfort | GT Control | GT Analog |
 |  |  |  | |
| Система: | отопление | отопл./охлажд. | отопл./охлажд. | отопление |
| Вход за превключване(changeover): | – | да | да | – |
| Посока на управление: | NC | NC/NO избираема | NC/NO избираема | NC |
| Диапазон на задаваната температура: | 5 -30°C | 5 -30°C | 5 -30°C | 10 -28°C |
| Темпер. на околната среда: | -10…+50°C | -10…+50°C | -10…+50°C | -10…+50°C |
| Влажност на ок. среда: | <80% RH | <80% RH | <80% RH | <80% RH |
| Дисплей показващ раб. състояние задвижки: | да | да | да | – |
| Връзка за външен датчик: | – | да | да | – |
| Седмичен програматор: | – | – | да | – |
| Функция Smart Start/Stop: | – | – | да | – |
| Защитна функция за вентили: | да | да | да | – |
| Защитна функция от замръзване: | да | да | да | да |
Базова станция – разпределител – система GT Alpha direct:
| 24 V / 230 V | GT Standard | GT Standard Plus |
 |  | |
| Система: | отопление | отопл./охлажд. |
| Вход за превключване (changeover) отпл./охлажд.: | – | да |
| Подходящ за системи с: | NC/NO компоненти | NC/NO компоненти |
| Управление на помпа/бойлер: | – | да |
| РЕ конектор: | – | да |
| Порт за външен часовник: | да | да |
| Други: | До 10 стайни термостата | До 10 стайни термостата |
| Макс. до 21 връзки за 18 задвижки за вентили | Макс. до 21 връзки за 18 задвижки за вентили | |
| Темпер. на околната среда: | -10…+50°C | -10…+50°C |
| Влажност на околната среда: | <80% RH | <80% RH |
Задвижка – система GT Alpha direct:
 | Работно напрежение: | 230V / 24V |
| Работна мощност: | 1 W | |
 | Посока на управление: | NC (затворена при изключване) |
| Други: | First Open функция | |
 | Пусков ток, макс.: | < 550 mA за макс. 100 ms |
| Ход: | 4 мм | |
 | Задвижваща сила: | 100 N |
| Клас на защита: | IP 54 (водозащита) | |
 | Темпер. на околната среда: | 0 – 60°C |
| Дължина на свързващия кабел: | 1м |
Продуктова гама
Варианти:
Стаен термостат – система GT Alpha direct:
| Артикул No: | Основни характеристики |
| 130227 | Термостат за отопление GT Standard (бял) – 24V, NC |
| 130572 | Термостат за отопление GT Standard (черен) – 24V, NC |
| 130228 | Термостат за отопление GT Standard (бял) – 230V, NC |
| 130564 | Термостат за отопление GT Standard (черен) – 230V, NC |
| 136504 | Термостат за отопление GT Standard TRIAC (бял) – 230V, NC, с дигитален дисплей 40×60 mm |
| 131625 | Термостат за отопление GT Analog – 230V, NC |
| 130229 | Термостат за отопление /охлаждане GT Comfort (бял) – 24V, NC/NO |
| 130574 | Термостат за отопление /охлаждане GT Comfort (черен) – 24V, NC/NO |
| 130230 | Термостат за отопление /охлаждане GT Comfort (бял) – 230V, NC/NO |
| 130566 | Термостат за отопление /охлаждане GT Comfort (черен) – 230V, NC/NO |
| 130231 | Термостат за отопление /охлаждане със седмичен програматор GT Control (бял) – 24V, NC/NO |
| 130576 | Термостат за отопление /охлаждане със седмичен програматор GT Control (черен) – 24V, NC/NO |
| 130232 | Термостат за отопление /охлаждане със седмичен програматор GT Control (бял) – 230V, NC/NO |
| 130568 | Термостат за отопление /охлаждане със седмичен програматор GT Control (черен) – 230V, NC/NO |
Базова станция-разпределител – система GT Alpha direct:
| Артикул No: | Основни характеристики |
| 130544 | Базова станция-разпределител GT Standard – отопление, 6 зони, 24V & 230V |
| 130549 | Базова станция-разпределител GT Standard – отопление, 10 зони, 24V & 230V |
| 130545 | Базова станция-разпределител GT Standard Plus – отопл. /охлажд., помпа, котел, 6 зони, 230V |
| 130550 | Базова станция-разпределител GT Standard Plus – отопл. /охлажд., помпа, котел, 10 зони, 230V |
| 130554 | Базова станция-разпределител GT Standard Plus – отопл. /охлажд., помпа, котел, 6 зони, 24V |
| 130558 | Базова станция-разпределител GT Standard Plus – отопл. /охлажд., помпа, котел, 10 зони, 24V |
Задвижки – система GT Alpha direct:
| Артикул No: | Основни характеристики |
| 125657 | Задвижка за разпределител колектор подово отопление – 230V, NC, 4 mm, 1м кабел |
| 126066 | Задвижка за разпределител колектор подово отопление – 24V, NC, 4 mm, 1м кабел |
Аксесоари / резервни части
| Артикул No: | Описание | |
 | 108472 | Адаптор VA 80 (сив) |

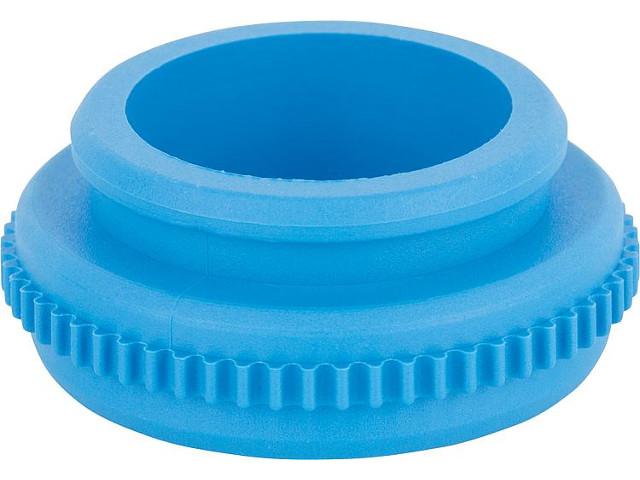

 | 110258 | Адаптор VA 91 (син) |
 | 131745 | Трансформатор 230 /24V |
 | 117948 | Външен датчик за под ES 1000 |
